流阻热阻综合测试台
逢海智能流阻热阻综合测试台，一体化同步检测水冷板、液冷散热器流阻与稳态热阻；配套独立恒温冷水机组，全自动采集流量、压力、温度数据，自动生成性能曲线与检测报告；适配新能源、半导体各类液冷散热产品研发与量产质检，一机两用，高精度、高效率、数据可溯源。
分类：
分享
描述
一、设备概述
流阻热阻综合测试台是逢海智能自主研发的一体化流体散热性能精密检测设备，集成水路循环温控、流量压力采集、热源模拟、多通道温度监测、全自动数据运算系统，一站式同步完成水冷板、散热器、液冷管路、换热模组、微通道冷板等产品流体流阻与稳态热阻双重性能测试。
设备分体式设计，搭配独立外置工业冷水机组，可精准复现液冷元器件实际工作的流量、压力、温度工况；全程自动化控参数、自动采集数据、自动生成检测曲线与合规报告，兼顾实验室研发标定与工厂批量来料 / 成品质检，解决传统分体测试设备操作繁琐、工况无法同步、数据误差大、测试效率低下等行业痛点。

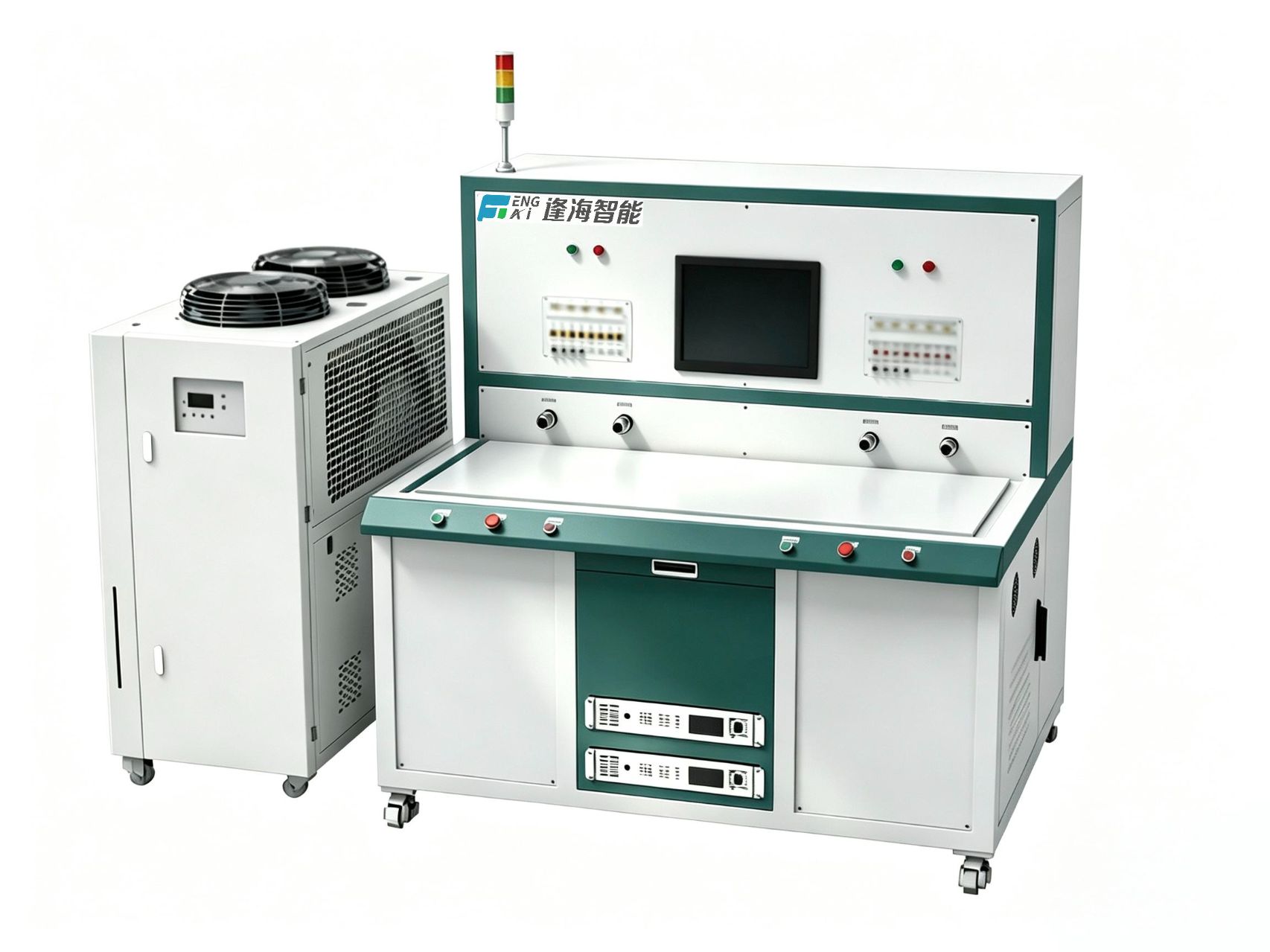

二、整机结构与核心模块
1. 独立外置恒温冷水机组（左侧配套单元）
配套大功率风冷冷水机，带双风机散热、精准温控面板，提供稳定恒定低温冷却液循环，控温精度高，隔绝环境温度干扰；底部带万向脚轮，可灵活移位、独立检修，为测试台提供持续恒温冷源，保障冷热端温差工况稳定可控。
2. 主测试操作台（整机核心）
- 人机交互中控区
中央嵌入式工业触控一体机，搭载 Windows 工控系统，可视化操作界面；两侧分区布置指示灯、功能控制端子，四路流体接口独立管控，支持多规格水路样品并行切换测试。设备顶端三色声光警示灯，区分待机、测试、故障报警状态，异常实时提醒。
- 安全操作台面
台面边缘黄色安全防撞条，分置多组启停、急停按钮，每组水路回路独立操控，单通道故障不影响其余工位运行；平整工装台面适配各类水冷散热器、液冷板工装快速装夹。
- 大功率热源驱动模组
设备中部集成双路高精度直流加热电源，可设定恒定热功率模拟芯片、功率器件发热源，精准复现产品实际发热负荷，搭配高灵敏度测温传感器，实时捕捉冷热端温度变化，精准计算稳态热阻数值。
- 集成电控柜体
封闭式钣金机柜，内置压力传感器、流量采集模块、水路控制阀、稳压控制系统；底部万向承重脚轮，整机移动便捷，布线规整防尘，长期车间连续运行稳定可靠。
三、设备核心优势
1. 流阻、热阻同步一体化检测，一机两用
单台设备同步完成流体力学流阻（流量 - 压差曲线）与散热热阻（热功率 - 温差曲线）两项关键性能检测，无需更换设备、二次装夹样品，大幅缩短单件测试时长，降低企业设备采购成本与场地占用。
2. 全工况高精度闭环控制，数据重复性强
- 水路：闭环流量、压力精准调控，高精度压力 / 流量传感器实时采集，消除人工调压带来的测试偏差；
- 温控：外置冷水机组 + 内部多级换热稳压，冷却液温度波动极小，不受车间环境温湿度影响；
- 热源：程控直流恒功率加热，发热输出稳定，多点同步测温，热阻测试数据重复性、一致性优异，满足研发对标、出厂质检严苛标准。
3. 宽规格兼容，快速换型适配多类产品
支持水冷散热器、IGBT 液冷基板、电池冷却板、服务器微通道冷板、液冷管路、换热器、水冷模组等多种散热工件；流量区间、加热功率、测试温度、压力阈值均可软件内参数化修改，工装简易可调，切换不同型号产品无需复杂改装。
4. 全自动智能测控，数字化数据可追溯
工控系统全自动执行整套测试流程：自动启停水路、自动阶梯调节流量 / 热功率、实时记录压力、流量、温度、热阻全维度数据；自动绘制流量 - 压差、热功率 - 温差可视化曲线，一键导出 PDF/Excel 标准化检测报告，可对接工厂 MES 系统，实现品质数据全程溯源，满足客户第三方检测认证需求。
5. 分区独立安全防护，工业级耐用稳定
四路水路通道独立回路设计，单路漏水、超压、超温仅单独停机保护，其余工位正常运行；整机配备多重安全机制：水路缺水保护、超温断电、超压泄压、总控急停、漏电防护；全封闭防尘机柜保护精密传感元器件，支持工厂 24 小时不间断批量检测作业。
6. 可视化简易操作，维护便捷
全中文可视化操作界面，新手简单培训即可独立操作；模块化分体结构，冷水机组、加热电源、水路传感单元相互独立，故障点位快速定位，配件拆装、日常清洁维护简单，降低后期运维成本。
四、适配测试产品范围
- 新能源行业：动力电池水冷板、储能液冷散热器、车载电控冷却模组、电机换热冷板；
- 工控半导体：IGBT 水冷基板、服务器 CPU 微通道冷板、大功率电源液冷散热器；
- 通信光伏：光伏逆变器水冷件、基站液冷散热模组、储能变流器换热器；
- 工业设备：激光设备冷却器、液压水冷散热器、精密仪器换热管路。
五、适用使用场景
- 散热产品生产厂家：成品出厂全检、半成品来料性能抽检，快速筛选流阻 / 热阻不达标次品；
- 企业研发实验室：新型液冷结构仿真对标、材料换热性能对比、极限流量 / 温度工况可靠性验证；
- 第三方检测机构：标准化出具流阻、热阻权威检测报告，满足客户产品认证、招投标检测需求；
- 新能源 / 半导体设备厂商：上游散热供应商来料入库性能管控，稳定供应链品质标准。
